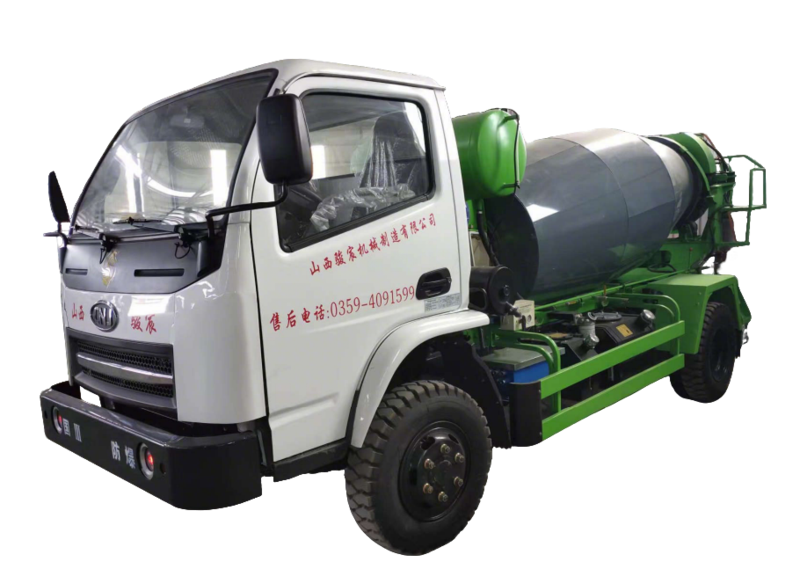

WC3.5BJ防爆柴油机无轨胶轮车（水泥罐车）
WC3.5BJ防爆柴油机无轨胶轮车（水泥罐车）
WC3.5BJ防爆柴油机无轨胶轮车（水泥罐车）
- 产品详情
【主要特点】
选用本公司自发认证 JC4105DZLDFB 防爆柴油机，具有全自动保护监测系统，自动报警，安全可靠，尾气经过净化水箱处理，排放达到国三水平。
车架采用专用工程车底盘，搅拌罐采用耐磨钢材质，是一款适合于矿山井下运输混凝土的专田车辆。该产品用于煤矿巷道铺设工作中的混凝土搅拌及运输作业。
进气系统设阻火器（阻断回火风险），排气系统采用双层管 + 水冷却，从源头杜绝 “火花 / 高温引爆” 的可能。
机械传动，后轮驱动，液压助力转向;制动系统为全液压湿式制动器。
【技术参数】
项目 | 主要技术参数 | |||||
型号 | WC3.5BJ | |||||
额定罐体容积（m³） | 3.5 | |||||
接近角（°） | 25±2 | |||||
离去角（°） | 13±2 | |||||
外形尺寸（mm） | 长 | 6390±100 | ||||
宽 | 2050±50 | |||||
高 | 2300±50 | |||||
轴距 | 3330±80 | |||||
前轮距 | 1650±50 | |||||
后轮距 | 1640±50 | |||||
最小离地间隙（mm） | 160+20 0 | |||||
后悬（mm） | 1790±50 | |||||
最小通过能力半径（mm） | 内侧 | 4100±120 | ||||
外侧 | 7300±200 | |||||
整备质量（kg） | 6000±200 | |||||
轴荷(kg) |
空载 | 前轴 | 2450±100 | |||
后轴 | 3550±100 | |||||
满载 | 前轴 | 5300±100 | ||||
后轴 | 9100±200 | |||||
爬坡能力(°) | 14 | |||||
各档行驶速度(km/h) | Ⅰ档 | 4±1 | ||||
Ⅱ档 | 8±1 | |||||
Ⅲ档 | 14±2 | |||||
Ⅳ档 | 22±2 | |||||
Ⅴ档 | 37±3 | |||||
倒档 | 4±1 | |||||
**牵引力（kN） | ≥37 | |||||
传动方式 | 机械传动 | |||||
制动形式 | 行车制动 | 四轮液压制动、弹簧释放、湿式制动器 | ||||
紧急制动/停车制动 | 后轮弹簧制动、液压释放、失效安全型 | |||||
驱动形式 | 后轮驱动 | |||||
燃油箱容量（L） | 70 | |||||
防爆柴油机型号 | JC4105DZLDFB | |||||
防爆柴油机功率（kW） | 73 | |||||
防爆柴油机额定转速（r/min） | 2200 | |||||
保护型式 | 电保护 | |||||
搅拌罐驱动方式 | 液压驱动 | |||||
搅拌罐材料 | 耐磨锰钢 | |||||
搅拌罐倾角(°) | 8 | |||||
搅拌罐有效容积（m³） | 3.5 | |||||
搅拌罐旋转速度（r/min） | 11±2 | |||||
进料速度（m³/min） | ≥2.7 | |||||
出料速度（m³/min） | ≥0.65 | |||||
出料残余率(%) | ≤5 | |||||
